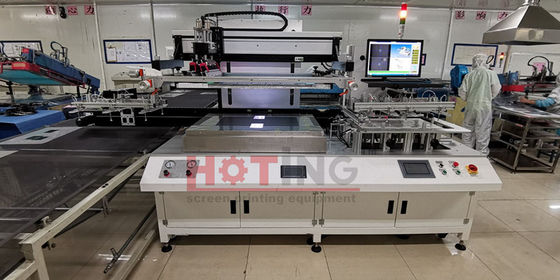

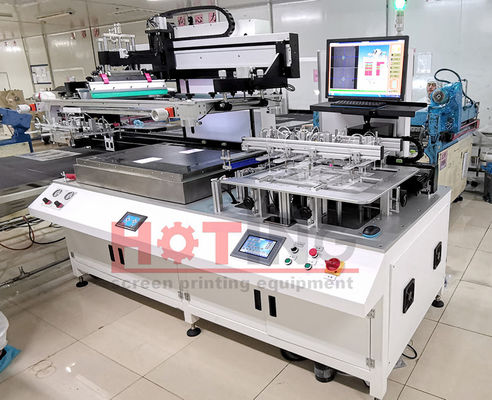

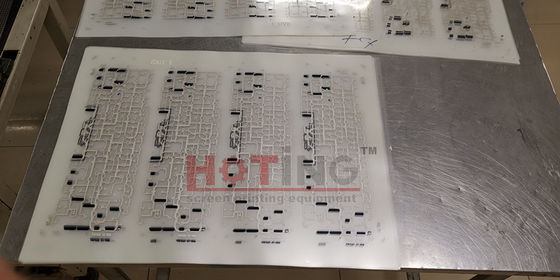

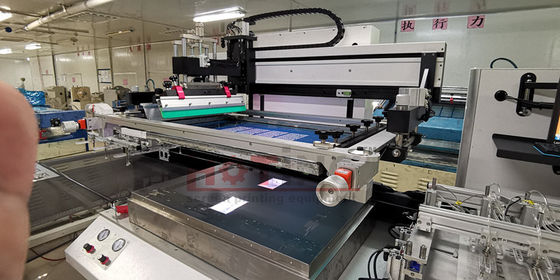

Esta serie PTE-5070VL es adecuada para impresión en pantalla de alta precisión de PET, FPC, PVC, película conductiva, película y otros materiales blandos.
Especificación:
1La base horizontal de deslizamiento es procesada por el tipo de dosificación de aluminio completo, y la operación es ligera y libre de agitación.
2El marco de la pantalla está sujetado neumáticamente para facilitar su operación.

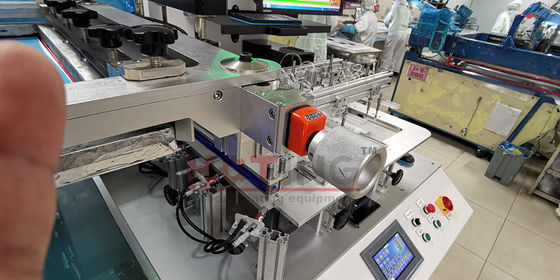

3La impresión adopta un servomotor, que se combina con un carril de guía lineal para un posicionamiento rápido y estable.
4. HMI pantalla táctil + interruptor de botón, puede establecer una variedad de funciones y parámetros, fácil de operar.
5Placa de seguridad, interruptor fotoeléctrico, botón de parada de emergencia y protección de seguridad completa.
6Con reinicio de seguridad, sistema de depuración automático, barrera de luz de seguridad, botón de parada de emergencia, columna de luz de advertencia y otro diseño de seguridad.
7Impresión de posicionamiento automático CCD, puede ajustar automáticamente el campo de visión del CCD según el tamaño del material.
8El CCD calcula automáticamente la posición espacial del material y de la pantalla de acuerdo con el punto de marca en el material e instruye a la plataforma de ajuste de movimiento del motor X, Y,θ rotación para posicionar e imprimir automáticamente.

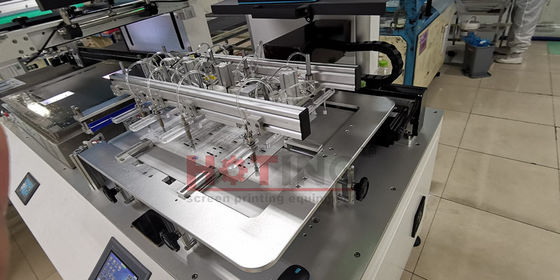

9El robot utiliza toda la pila de materiales para separar automáticamente los materiales, eliminar automáticamente el polvo y imprimir automáticamente la alineación en la impresora.
10El espesor del material dividido por el robot es de 0,05 mm ~ 5,0 mm. La dirección de la mano mecánica se imprime de derecha a izquierda.
11El método de separación adopta la separación de la mitad de la hoja, y todo el cuerpo se agita después de la eliminación de la electricidad estática.
12Puede ser personalizado de acuerdo con los requisitos del cliente para satisfacer diferentes requisitos de uso.
13La forma compacta del equipo y el diseño de bajo ruido mejoran eficazmente el impacto en el espacio de trabajo y el medio ambiente. .
14La carrocería es rociada y pintada electrostáticamente para garantizar su durabilidad y resistencia a la corrosión.
Parámetros:
| Modelo |
PTE-5070VL: el número de unidades |
| Tamaño de la mesa |
Las demás medidas de seguridad: |
| Área de impresión máxima |
500 × 700 mm |
| Área de impresión mínima |
de una anchura igual o superior a 250 mm |
| espesor del material |
0.05-0.5 mm |
| Precisión del nivel de la mesa de impresión |
± 0,08 mm |

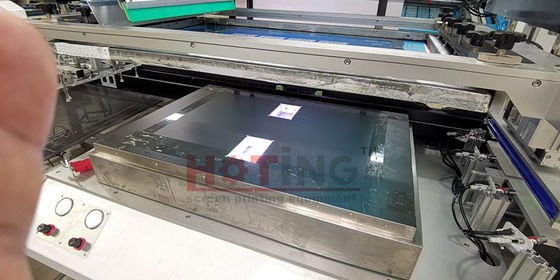

| Área de vacío de la mesa de impresión |
500 × 700 mm |
| Tamaño del orificio de succión |
¥0,8 mm |
| Distancia del orificio de succión |
Las demás: |
| Área de CCD |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. Se aplicará el método siguiente:Y: ± 40 mm)
|
| Área de las cámaras CCD |
12 × 9 mm |
| Número de cámara de alineación |
2 |
| Precisión de alineación del CCD |
± 0,005 mm |
| Precisión de impresión |
± 0,02 mm |
| Tiempo de alineación automática |
<0,2 segundos |
| Tamaño máximo del marco |
Las medidas de seguridad se aplicarán a las medidas de seguridad. |
| espesor del perfil de aluminio |
Entre 30 y 40 mm |
| Altura de la mesa |
Las demás partidas |
| Presión del exprimidor |
1 a 6 kg |
| Despegue de la pantalla desde la altura |
0-10 mm (manual) |
| Distancia de la pantalla a la mesa de impresión |
0 a 15 mm |
| Talla de impresión |
0-700 mm |
| Ángulo de extirpación |
± 40° |
| Válvula de tensión |
Las emisiones de gases de efecto invernadero se determinan en función de las emisiones de gases de efecto invernadero, de las emisiones de gases de efecto invernadero y de las emisiones de gases de efecto |
| Energía eléctrica |
3.5kw |
| Suministro de aire |
Entre 5 y 6 kg |
| Consumo de aire |
2.6L/ciclo |
| Peso aproximado |
1500 kg de peso |
| Dimensión ((W*D*H) |
Se trata de una muestra de las características de las máquinas de ensayo. |
| El nombre de la empresa:Se puede personalizar de acuerdo con los requisitos del cliente para satisfacer diferentes requisitos de uso. |
