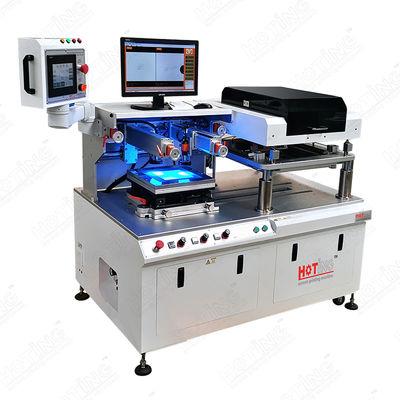

Esta serie es adecuada para la impresión de varios tipos de sustratos cerámicos de chips, LTCC, MLCC, filtros, resistencias de chips, antenas dieléctricas GPS, filtros dieléctricos, circuitos de película gruesa, sensores,Fabricación de células solares / silicio monocristalino silicio policristalino y otros componentes electrónicos de precisión.
Especificación
1El efecto de impresión de alta precisión se puede lograr mediante un diseño razonable, un procesamiento preciso de las piezas y la configuración del programa digital.
2El sistema de visión reconoce los puntos marcados del sustrato, localiza automáticamente la desviación de la posición de colocación del sustrato y realiza la alineación automática conduciendo el X, Y,θ movimiento tridimensional de la mesa, garantizando efectivamente la exactitud de la impresión repetida y la estabilidad de funcionamiento.
3Modo de pantalla fija con una tecla de presión de aire.
4Los rieles de guía lineal importados de alta precisión ayudan a la hoja del médico a mantener una velocidad uniforme.
5El banco de trabajo de aleación de precisión tiene una planitud de ± 10 μm para garantizar una impresión uniforme.
6El sistema de accionamiento de servo se utiliza para entrar y salir de la placa para garantizar el grosor y la uniformidad del revestimiento impreso.
7- Instalar el regulador de presión del raspador (regulable de 2 a 5 kg).
8La forma compacta del dispositivo y el diseño de bajo ruido mejoran efectivamente el impacto en el espacio de trabajo y el medio ambiente. .
9. Equipado con un dispositivo de protección de seguridad fiable de tres lados para garantizar la seguridad de los operadores.
10El cuerpo adopta pintura de pulverización electrostática y horneado para garantizar la durabilidad y la anticorrosión del cuerpo.
11La combinación de tres puntos libre de aceite no produce contaminación por niebla de aceite de escape y es adecuada para su uso en salas limpias.
Opción:
- Plataforma de adsorción porosa de cerámica
Parámetro
| Modelo |
HP-2525HA |
| Área de impresión máxima |
Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
| Tamaño de la mesa de impresión |
Para el uso en vehículos de motor |
| Velocidad de impresión |
500 ciclos/h |
| Tamaño máximo del marco (extremo) |
450 × 450 mm |
| espesor del material |
Las demás: |
| Presión de impresión |
0 - 0,5 MPA |
| Alimentado por excavadora |
Motor AC y tornillo de bolas |
| Velocidad de funcionamiento del excavador |
0 250 mm |
| Ángulo de extirpación |
60°- 90° |
| Las demás máquinas y aparatos de impresión |
Motor de corriente alterna |
| Ajuste de la tabla de impresión |
La velocidad máxima de la corriente de corriente de la unidad de ensayo será igual o superior a la velocidad máxima de la corriente de corriente de la unidad de ensayo. |
| Precisión de la mesa de impresión |
Entrada/salida ± 10 μm |
| Aplanamiento de la mesa de impresión |
± 10 μm |
| Precisión de impresión repetida |
± 5 μm |
| Fijación del marco |
Clampada de cilindro |
| Materiales de impresión de forma fija |
Succión por soplador de anillos |
| Presión del aire |
0.6MPA |
